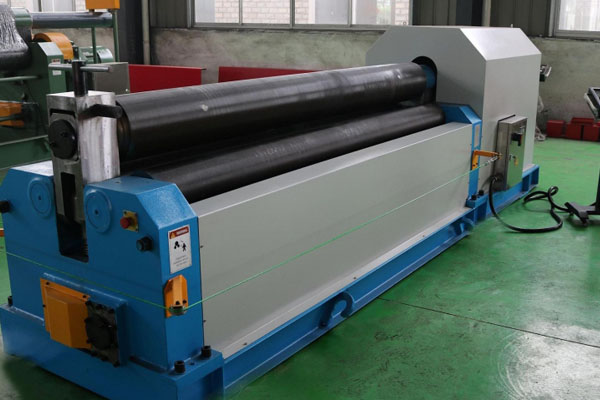

W11三辊对称卷板机

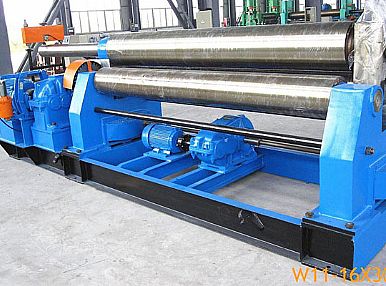

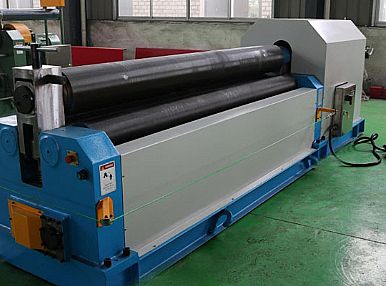

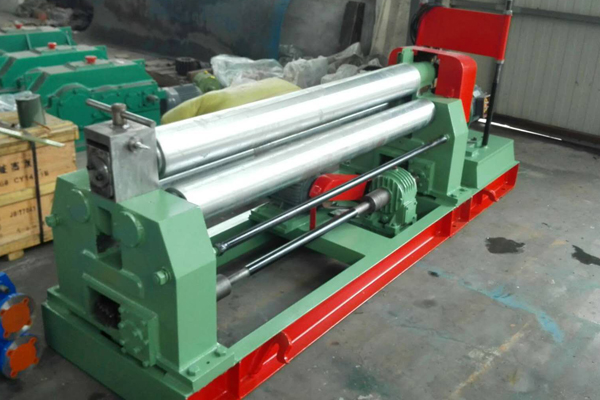

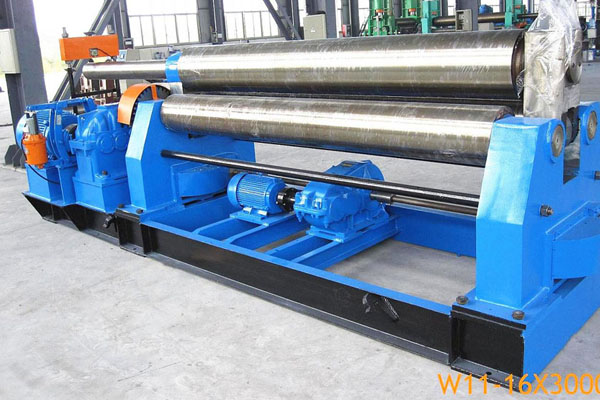

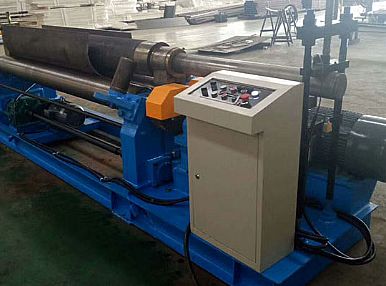

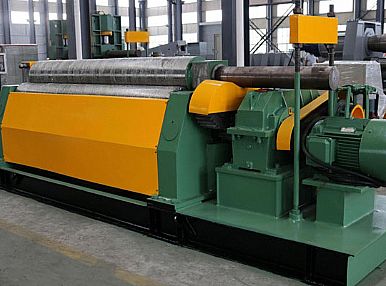

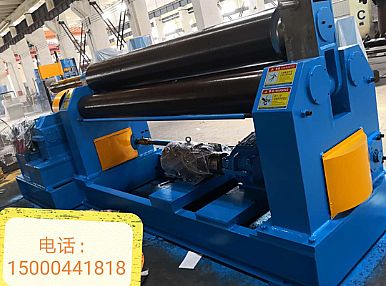

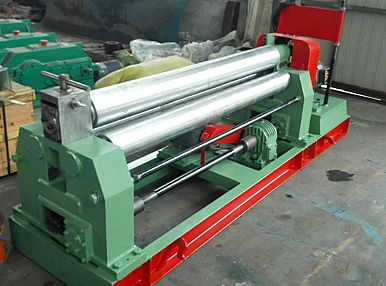

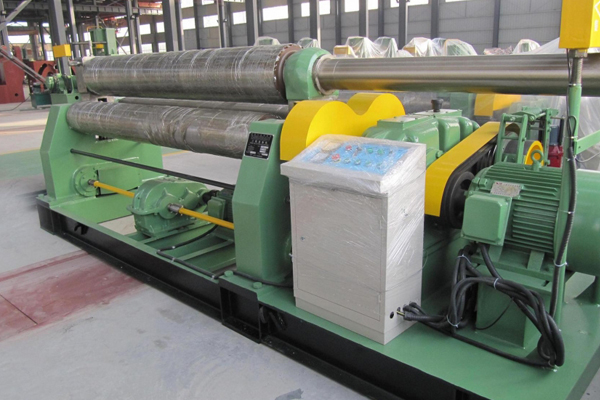

对称式三辊卷板机

机械对称型卷板机（数控卷板机,数控卷圆机），通过上辊的下压和上、下辊的对滚工作。主减速机输出轴通过一组齿轮传动到两下辊，辊轴旋动方向的变换由主电机换向而获得。一根上辊、二根下辊，升降丝杆、蜗轮及一些辅助零件组成。上辊升降运动的实现是升降丝杆上下移动来完成的。 耐用、皮实、投资少、操作简单、广泛适应各种工况环境、维修方便。缺点是卷板有剩余板头需校圆或借助其他设备预弯、高耗能、效率较低。

非对称式三辊卷板机

三辊非对称式，下辊为主传动，并做垂直升降运动，以便夹紧板材。通过下辊齿轮与上辊齿轮啮合，同时作为主传动，侧辊作倾升降运动。具有预弯、卷圆多重功能，结构紧凑操作维修方便。

水平下调式三辊卷板机

水平下调式卷板机系引进德国、意大利技术，一次上料，完成板材的全部弯曲、卷圆、校圆等工序，并且，该机翻转轴承的倾倒和复位能满足工件卸料方便的上轴跷起（跷起角度为30°），不需调头即可完成板端预弯和工件的卷制成形。三个工作辊均为主驱动辊，上辊的升降和两下辊的水平移动均采用液压传动，升降位移由计算机控制自动调平，屏幕显示同步精度±0.2mm。以上功能采用电气集中控制，自动化程度高。

弧线下调式三辊卷板机

三辊弧线下调式卷板机是引进瑞典先进技术而生产的。能将金属板料一次上料，不需调头即可完成板料端部预弯和卷制成形，机器三个工作辊均为主驱动辊。升降位移计算机控制，自动调平，屏幕显示翻转轴承体(倒头)装有倾倒油缸?；∠呷蹙戆寤鶽ui大卷板厚度可达140mm。
