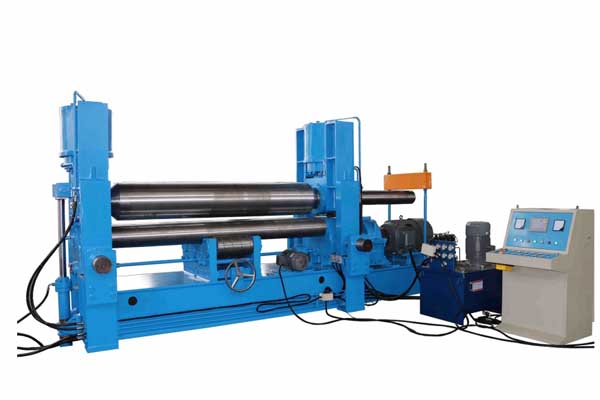

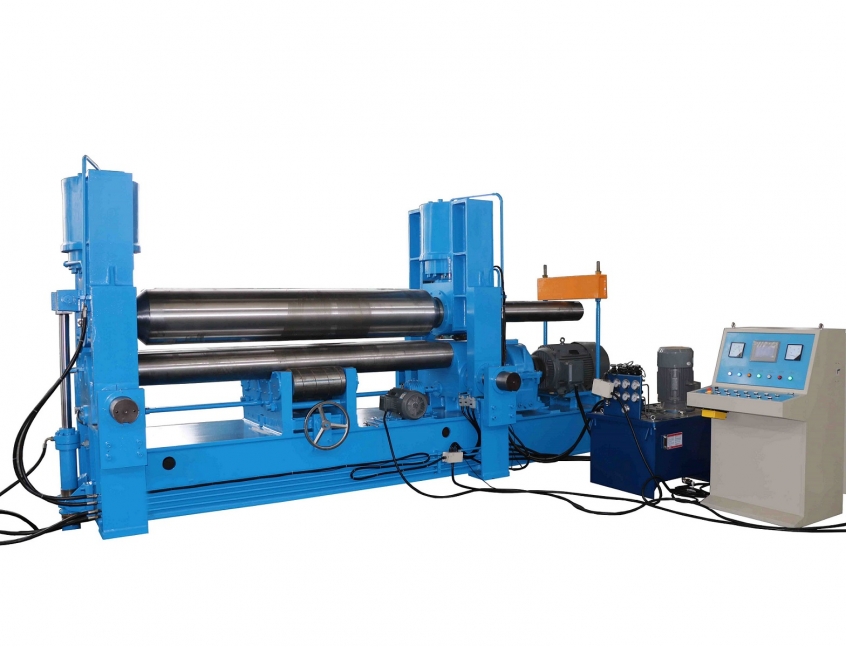

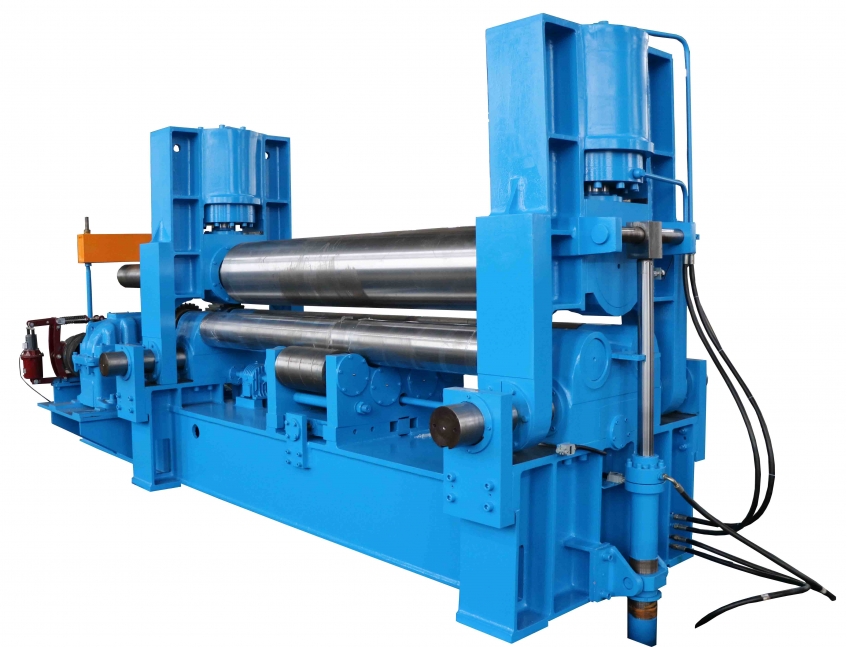

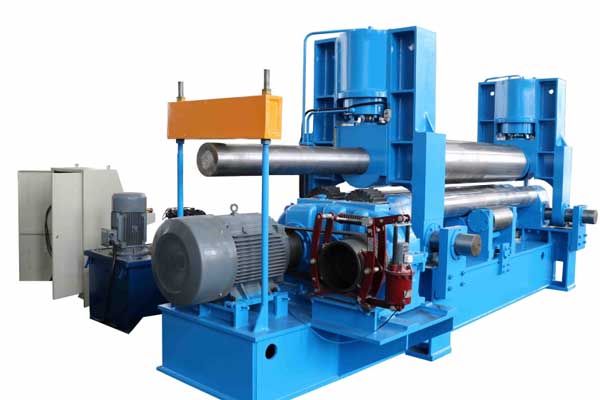

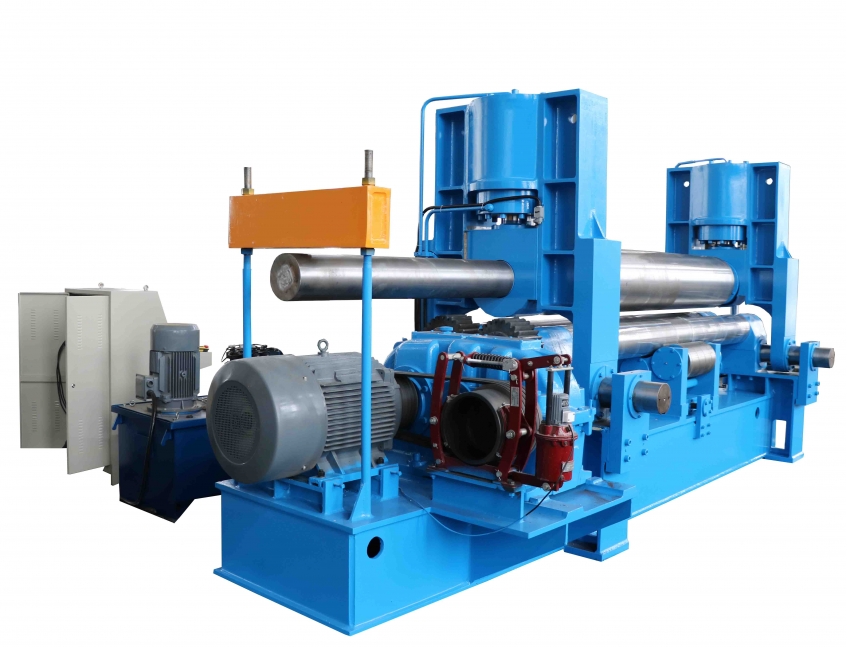

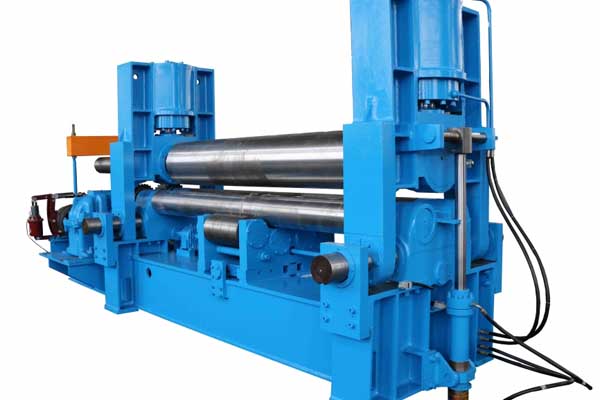

W11SNC-35x2500 万能式三辊卷板机
W11SNC-35x2500 万能式三辊卷板机是一种双夹板弯板机。 上辊为液压驱动。 上辊可水平和垂直调节，两个下辊是固定的。 所有合金钢辊均经过感应淬火和热处理。 经过感应淬火处理后，所有的辊都将被研磨和抛光。
参数
W11SNC-35x2500 | |||
上辊的额定压力 | Ton | 320 | |
工作温度 | At natural temperature | ||
板材屈服极限 | MPa | 245 | |
Zui高 | Thk.弯板 | (mm) | 35 |
Thk.预弯曲 | 30 | ||
弯板宽度 | 2500 | ||
Zui小.轧制直径. Zui大尺寸 | (mm) | 1200 | |
滚筒直径 | 上 | mm | 400 |
底部 | mm | 250 | |
工作辊 | 材料 | 42CrMo | |
硬度 | (HB) | 260-300 | |
感应淬火辊 | YES | ||
辊轮廓 | crown | ||
提升模式 | hydraulic | ||
下辊中心距 | mm | 400 | |
托辊直径 | mm | 250 | |
滚动速度 | m/min | 3.5 | |
上辊水平移动超速 | mm/min | 100 | |
上辊动作控制 | PLC + transducers | ||
功率特征 | 380V/50Hz/3phase | ||
控制系统 | 控制方式 | PLC control + moving controller | |
显示位置和位移 | LCD | ||
可编程逻辑控制器 | OMRON | ||
电气零件系统 | SIEMNENS | ||
主动力马达 | (KW) | 37 | |
液压马达 | (KW) | 15 | |
卧式电机 | (KW) | 5.5 | |
液压系统 | Zui高 .工作压力 | (MPa) | 19.5 |
法 | YUKEN | ||
密封 | VALQUE | ||
电气和液压过载?；?/p> | YES | ||
建筑钢材材料 | Q235 | ||
大钣金直径的侧面支撑 | 可选的 | ||
大钣金直径的中央支撑 | 可选的 | ||
喂料台 | 可选的 | ||
油冷却器系统 | 可选的 | ||
特征
▲电子并行控制系统
▲压路机同步和平衡控制完全电子控制
▲上罗拉液压驱动，可垂直和水平调节。
▲滑动区域的减摩材料
▲滚轮瞬时刹车，安全性高
▲反转侧液压驱动
▲移动控制面板站，低压控制
▲移动控制按钮，方便操作员
